FÜR TÜFTLER

TTL-Version (RX/TX)

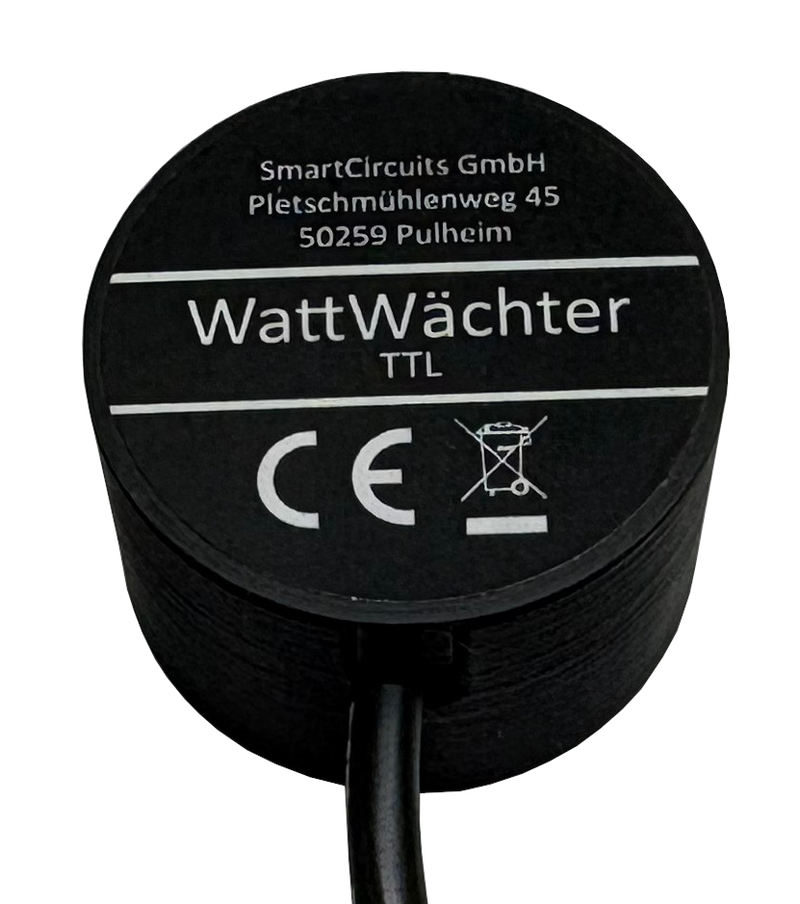

WattWächter TTL

Der reine IR-Lesekopf für eigene Projekte und maximale Flexibilität

Nur IR-Lesekopf – kein eigenständiges Gerät!

Der WattWächter TTL enthält nur die Sende- und Empfangselektronik. Du benötigst zusätzlich ein eigenes Board (z.B. D1 Mini, ESP32, Raspberry Pi) und eigene Software zur Auswertung der Daten.

TTL-Ausgang
RX & TX

3-5V
Betriebsspannung

Verpolungsschutz
auf der Platine

Schraubklemmen
kein Löten nötig

Neodym-Magnet
starker Halt

Eigenes Board
erforderlich

€ 23 ,99

inkl. MwSt. + kostenloser Versand

Auf Lager – Versand in 1-2 Werktagen

Gratis Versand

30 Tage Rückgabe

2 Jahre Garantie

Anschluss

Pinbelegung & Verkabelung

So verbindest du den TTL-Lesekopf mit deinem Board.

Pinbelegung

Kabel	Funktion	Board-Pin
Braun	VCC (3-5V)	3.3V oder 5V
Grün	RX (Daten empfangen)	RX des Boards
Gelb	TX (Daten senden)	TX des Boards
Weiß	GND	GND

Wichtige Hinweise

Betriebsspannung 3-5V: Dank Verpolungsschutz auf der Platine ist der sichere Betrieb an 3.3V und 5V möglich.
Keine Kreuzung nötig: RX und TX direkt verbinden – RX des Sensors an RX des Boards, TX an TX.
Schraubklemmen: Der Kabelanschluss erfolgt über Schraubklemmen – kein Löten notwendig.
Der gelbe TX-Pin wird bei den meisten Zählern nicht benötigt.
Baudrate: 9600 baud (Standard für SML-Zähler).

Features

Maximale Flexibilität

Der WattWächter TTL ist der reine IR-Lesekopf – perfekt für alle, die ihre eigene Hardware und Software einsetzen möchten.

                        Für Maker & Tüftler
                        Eigenes Board, eigene Firmware, volle Kontrolle


TTL-Ausgang (RX/TX)

Sende- und Empfangssignal über TTL-Pegel. Kompatibel mit ESP8266, ESP32, Arduino, Raspberry Pi und mehr.

3-5V Betriebsspannung

Flexibler Spannungsbereich von 3 bis 5 Volt – funktioniert direkt mit 3.3V und 5V Boards ohne Level-Shifter.

Verpolungsschutz

Integrierter Verpolungsschutz auf der Platine schützt die Elektronik bei falschem Anschluss.

Schraubklemmen

Kabelanschluss über Schraubklemmen – einfach und sicher, kein Löten notwendig.

Neodym-Ringmagnet

Starker Neodym-Ringmagnet für sicheren Halt an der Metallfläche um die D0-Schnittstelle des Zählers.

Kein Löten nötig

Ca. 1m langes Anschlusskabel bereits vormontiert. Einfach an die Schraubklemmen deines Boards anschließen.

Lieferumfang

Was du bekommst – und was du brauchst

Im Paket enthalten

WattWächter TTL – kompletter IR-Schreib-/Lesekopf
Ca. 1m Verbindungskabel – bereits vormontiert, kein Löten nötig
Kurzanleitung in Papierform, inkl. Links / QR-Codes zur detaillierten Online-Anleitung
Starker Neodym-Magnet eingebaut – haftet direkt am Zähler

Zusätzlich benötigt

Auswerteelektronik – z.B. WattWächter Wi-Fi/USB, D1 Mini, ESP32, Raspberry Pi o.ä.
Eigene Software – z.B. Arduino-Code, Python-Script oder andere Software auf deinem Board
Programmierkenntnisse – Grundkenntnisse für die Einrichtung deiner Firmware

Technische Daten

Alle Details auf einen Blick

Hardware

Typ IR-Lesekopf (nur Sensor)

Ausgang TTL (RX/TX)

Anschluss Schraubklemmen (4-Pin)

Spannung 3-5V

Verpolungsschutz Ja

Befestigung Neodym-Ringmagnet

Kabellänge ca. 1m (vormontiert)

Kompatibilität

ESP8266 Kompatibel

ESP32 Kompatibel

Arduino (3.3V & 5V) Kompatibel

Raspberry Pi Kompatibel

Zähler-Protokoll Abhängig von deiner Firmware

Schnittstelle D0 (IEC 62056-21)

Vergleich

Welcher WattWächter passt zu dir?

Nicht sicher welche Variante? Hier der direkte Vergleich.
